DESTILLIERMEISTER E10-12 Suprem-Plus ISO Modell2026

Bau von optimierten Destillen seit 2006

Serie mit 12 Liter Pflanzenvolumen und neuer Stütztechnik

DESTILLIERMEISTER E10-12 Suprem-Plus ISO Modell 2026 mit wärmeisoliertem Pflanzenrohr zur Vermeidung von Rücktropfverlusten.

Für die Destillation von ätherischen Ölen mit 10,5 Liter Wasser- / Dampfkessel für mehrere Destillationsläufe

Der DESTILLIERMEISTER E10-12 Suprem-Plus ISO hat eine autark stehende Destillierbrücke zum schnellen Nachfüllen und Wiederverschließen.

Mit seinem 12 Liter Pflanzenvolumen müssen schon größere Mengen an Pflanzen-Material anfallen. Die 40 cm Höhe bei 20 cm Durchmesser erzeugen einen ordentlichen Kamineffekt bei der Destillation. Der Kamineffekt begünstigt die Schleppwirkung für ätherische Öle.

Für die allermeisten Pflanzen und Blüten reicht der Wasservorrat für etwa 2 Destillationen bei Entnahme von 3 Liter Destillat pro Destillation. Die Verwendung eines großen Kessels zur Hydrolat Gewinnung ist auch in Deutschland völlig legal. Sie müssen einen Kessel über 2 Liter aber dem Zoll melden, dürfen ihn dann uneingeschränkt nutzen, solange kein Alkohol verarbeitet wird - auch für den Privatgebrauch.

Mit einer entsprechenden Genehmigung - wenn man z.B. gewerblich arbeitet - eignet sich diese Anlage auch hervorragend für die Alkoholdestillation. In diesen Fällen dient das Pflanzenrohr entweder als Kolonne beim Maischebrennen oder auch als Behälter für Früchte oder Kräuter bei der Alkoholdampf-Geistherstellung.
Mit 12 Liter Pflanzenraum haben sie reichlich Volumen, um größere Mengen Pflanzen oder Drogen zu verarbeiten.  Da die Dampferzeugung in einem extra Kessel unter dem Pflanzenbehälter stattfindet, ist eine Berührung mit kochendem Wasser ausgeschlossen. Sie sollten den Kessel aber nur mit maximal 8 Liter füllen, damit sich der Dampf im Kessel entwickeln kann und bei Siedeverzug kein heißes Wasser mit hochgezogen wird.

Als Heizquelle sollten mindestens 3 kW zur Verfügung stehen, entweder Induktion oder Gas.

Einfache Handhabung mit einem Tripod Haltesystem:

In diesem Modell ist zwischen 1. und 2. aufgrund optimierter Spannverschlüsse keine Dichtungen mehr erforderlich. Das Dichten funktioniert hier metallisch.
Für das Pflanzenrohr ist eine Dichtung erforderlich.

• Tripod-Haltesystem aufstellen, ja nach Variante entweder mit Arbeitstisch oder Bodenaufbau.

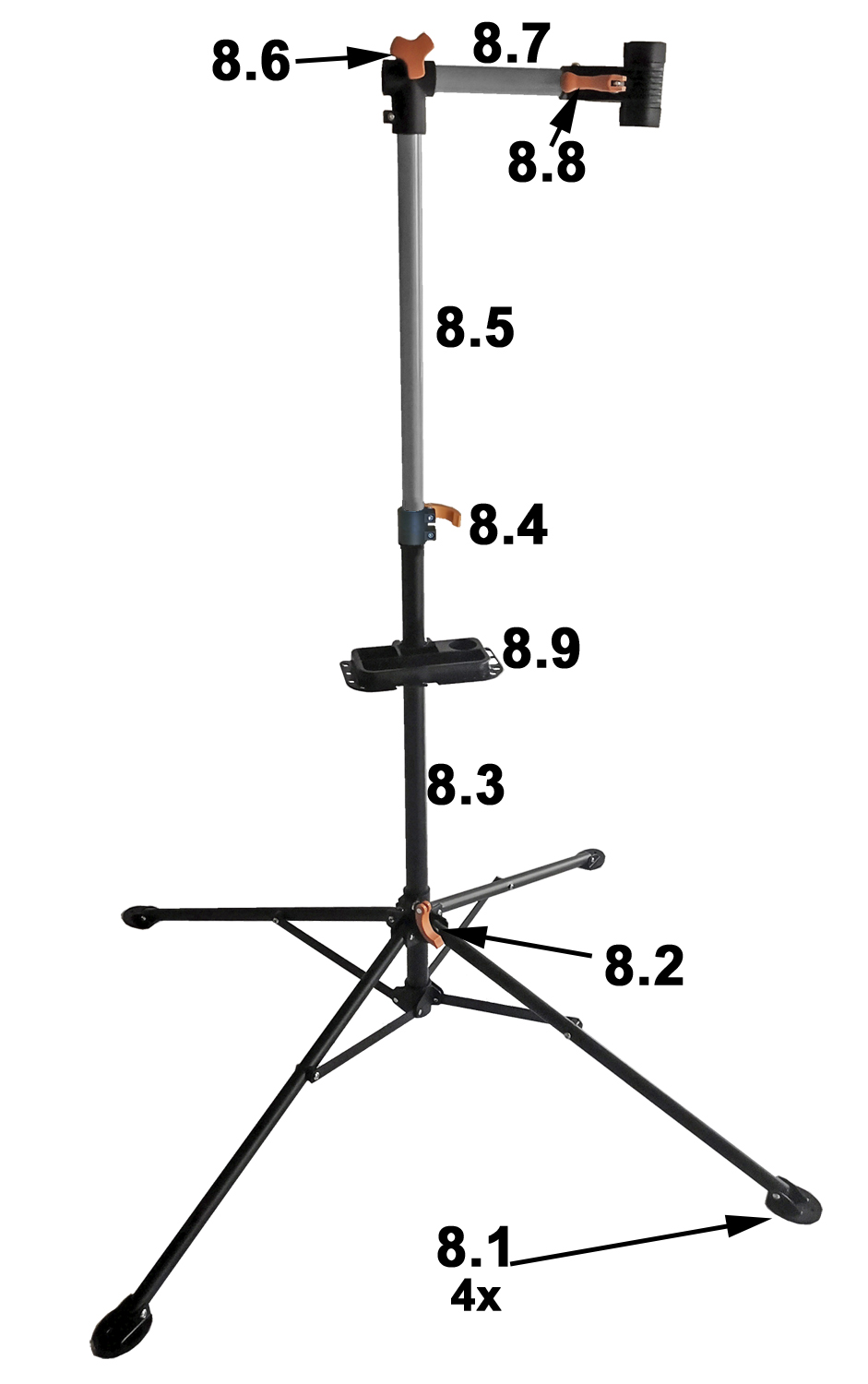

• Destillierbrücke in die Muffe von 8.7 des Tripod einlegen und Hebel 8.8 zum Spannen umklappen.

• Deckel des Pflanzenrohrs an das Steigrohr schrauben.

• Den Wasser-/ Dampfkessel mit maximal 8,5 Liter Wasser in füllen, entweder entmineralisiertes oder destilliertes Wasser, oder Leitungswasser, wenn nach ein paar Destillationen der Kalkbelag mit lauwarmer Zitronen- oder heißer Essigsäure wieder vom Kesselboden entfernt wird.

• Das Pflanzenrohr 2. mit dem Deckel 2.1 aufsetzen und mit den Spannverschlüssen verschließen.

• In das Pflanzenrohr den Aromakorb 6 einlegen und aufklappen. Jetzt das Pflanzenrohr füllen, leicht festdrücken. Im vorliegenden Angebot kann die Füllmenge des Pflanzenrohres reduziert werden, indem man den Aromakorb nach oben stellt.

• Kühlwasserschläuche anschließen. Falls Sie noch keine passenden haben, können Sie diese optional hier erwerben. Möchten Sie leitungswasserunabhängig bleiben, können Sie hier ein passendes Pumpenset erwerben.

• Der Wasserzulauf beginnt am Kühler bei 4.5. Hier benötigt man am Schlauch eine 1/2" Schlauchverschraubung. Das Kühlwasser strömt dann zwischen Rohrseele und Rohrmantel aufwärts in entgegengesetzter Richtung zum Destillat und tritt bei 4.6 aus. Auch hier benötigt man eine 1/2" Schlauchverschraubung.

• Heizquelle einschalten und bei 4.7 das Hydrolat auffangen.

• Bei vollgefülltem Pflanzenrohr reicht für die meisten Pflanzen die Entnahme von 3 Liter und dauert etwa 30 Minuten bei 3000 Watt Leistung.

Wasser- / Dampfbehälter und Pflanzen-/ Drogenrohr, sowie alle Destillat führende Rohrleitungen sind in hochwertigem Edelstahl ausgeführt.

Aufbauvarianten

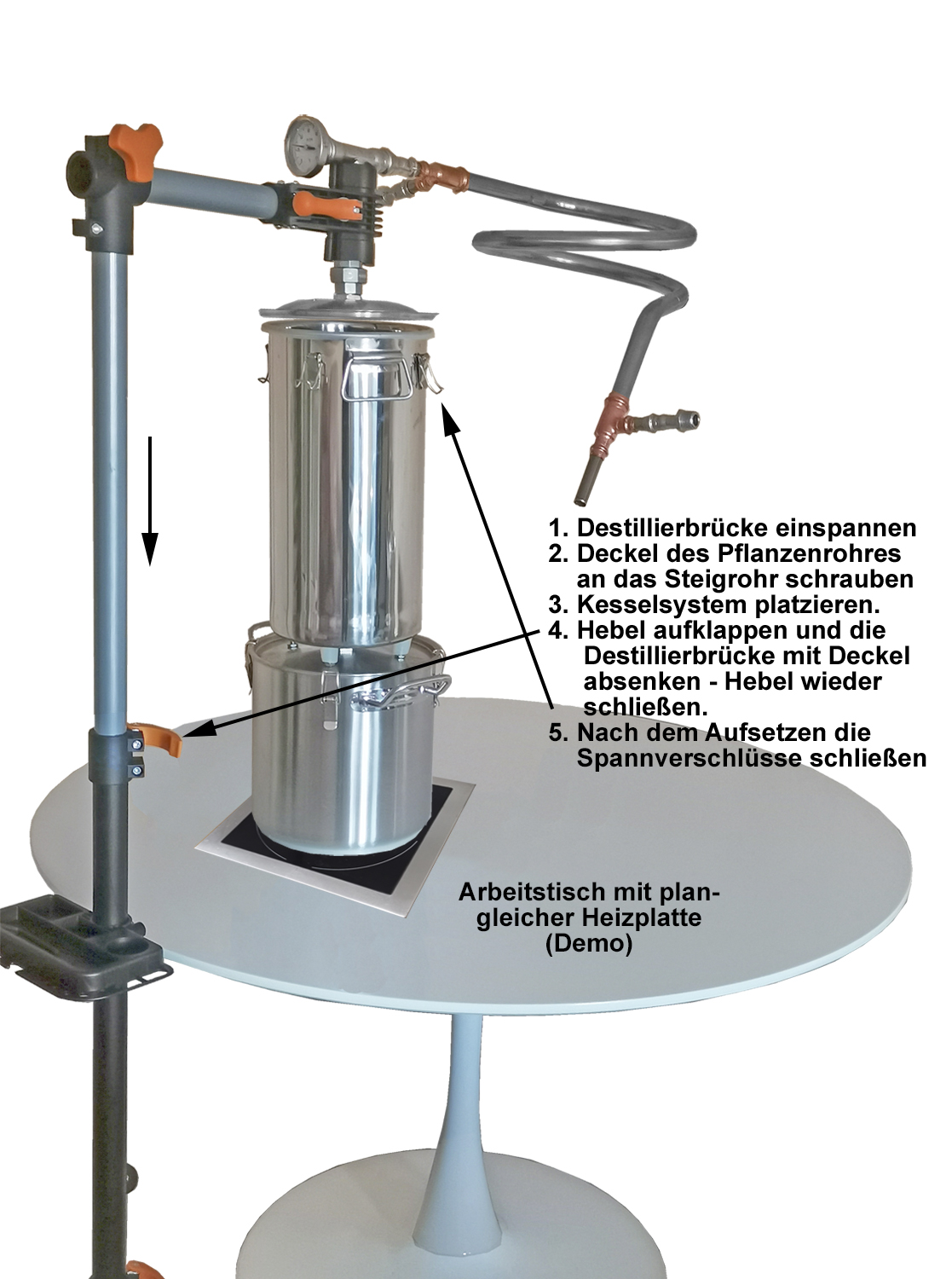

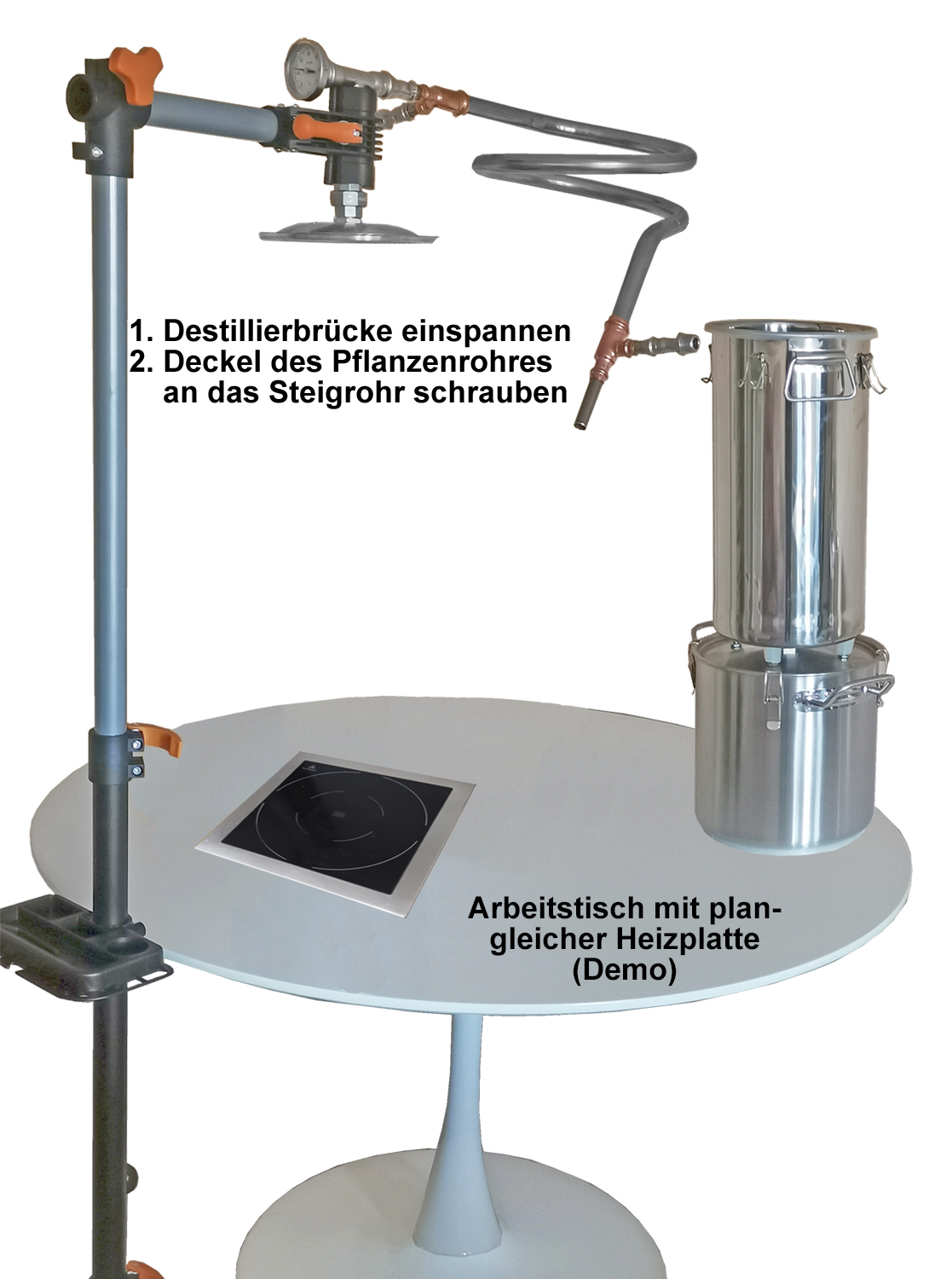

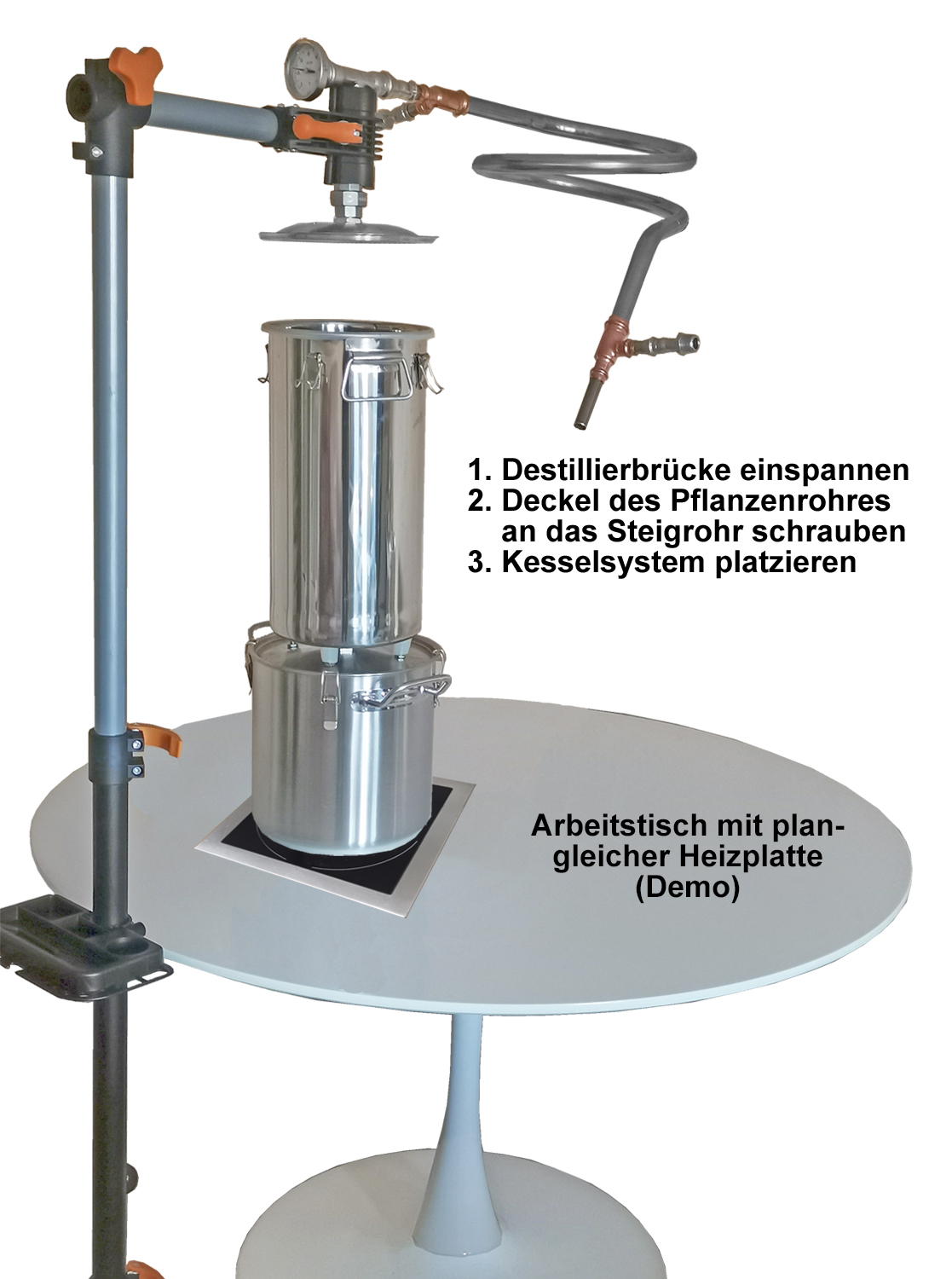

Aufbau Reihenfolge mit Arbeitstisch

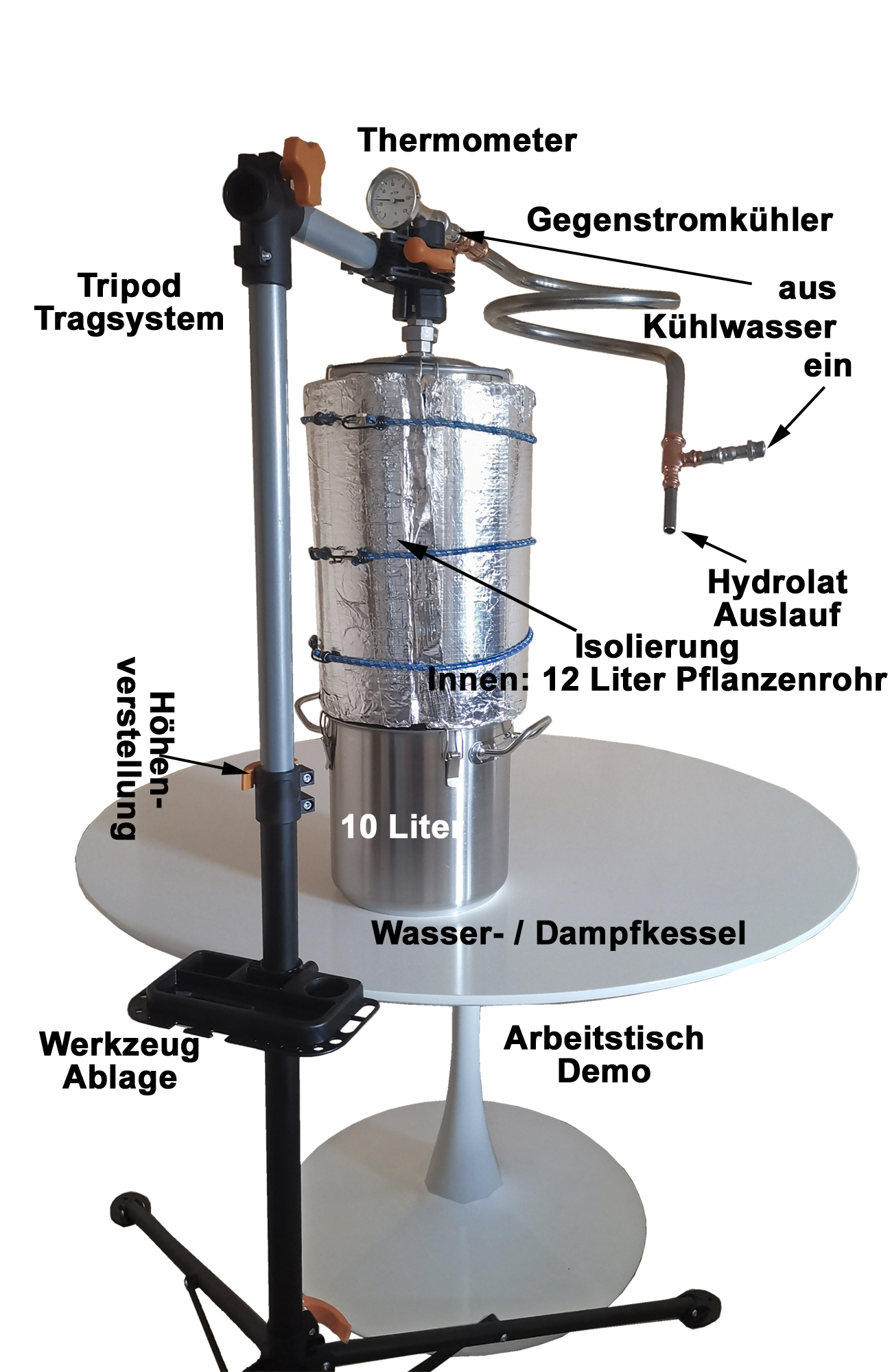

Zum Abschluss Isolierung anlegen

Da das Pflanzenrohr in dieser Größe eine große Oberfläche hat, geht darüber viel Wärme verloren. Es ist daher sinnvoll, diese Oberfläche zu isolieren, was die Ölverluste durch Rücktropfen an der kühleren Oberfläche vermeidet. Es reicht schon eine Wolldecke, die man um das Pflanzenrohr herumwickelt. Es gibt aber auch aluminium-kaschierte Steinwolle-Isolierrollen, die man einfach um das Pflanzenrohr herumlegen kann. Das sieht dann folgendermaßen aus:

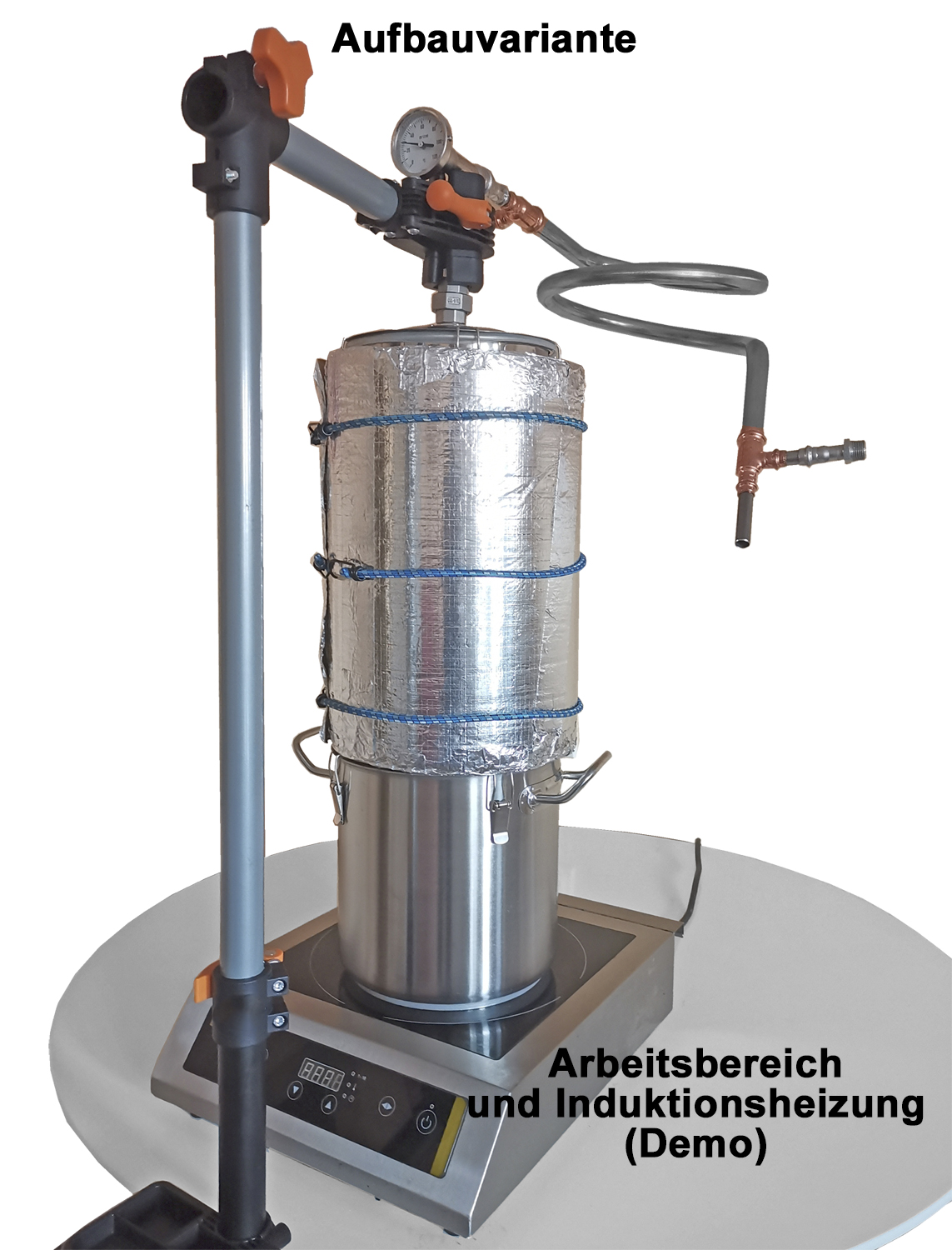

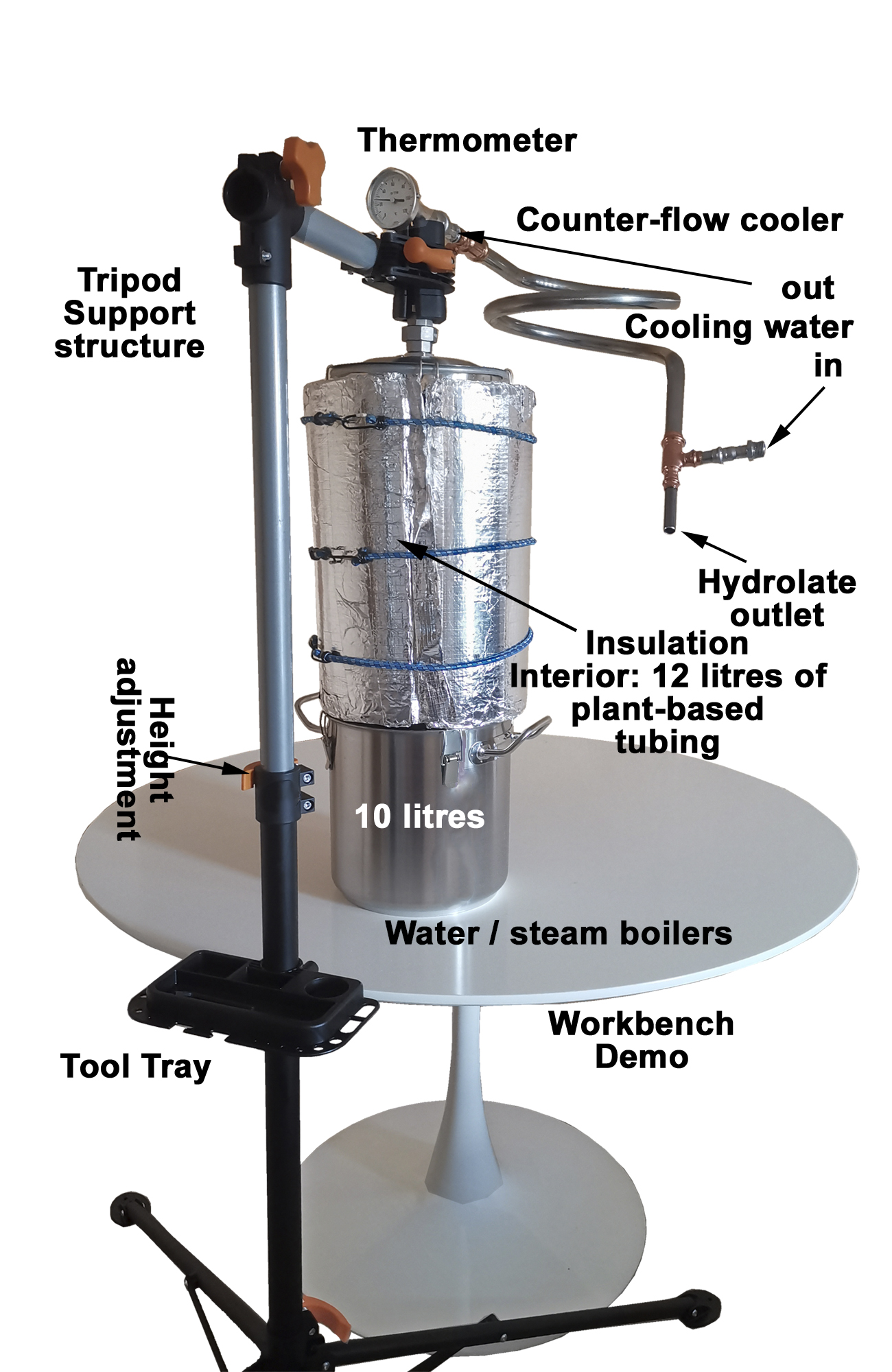

Tischaufbau mit Heizquelle zur Demo

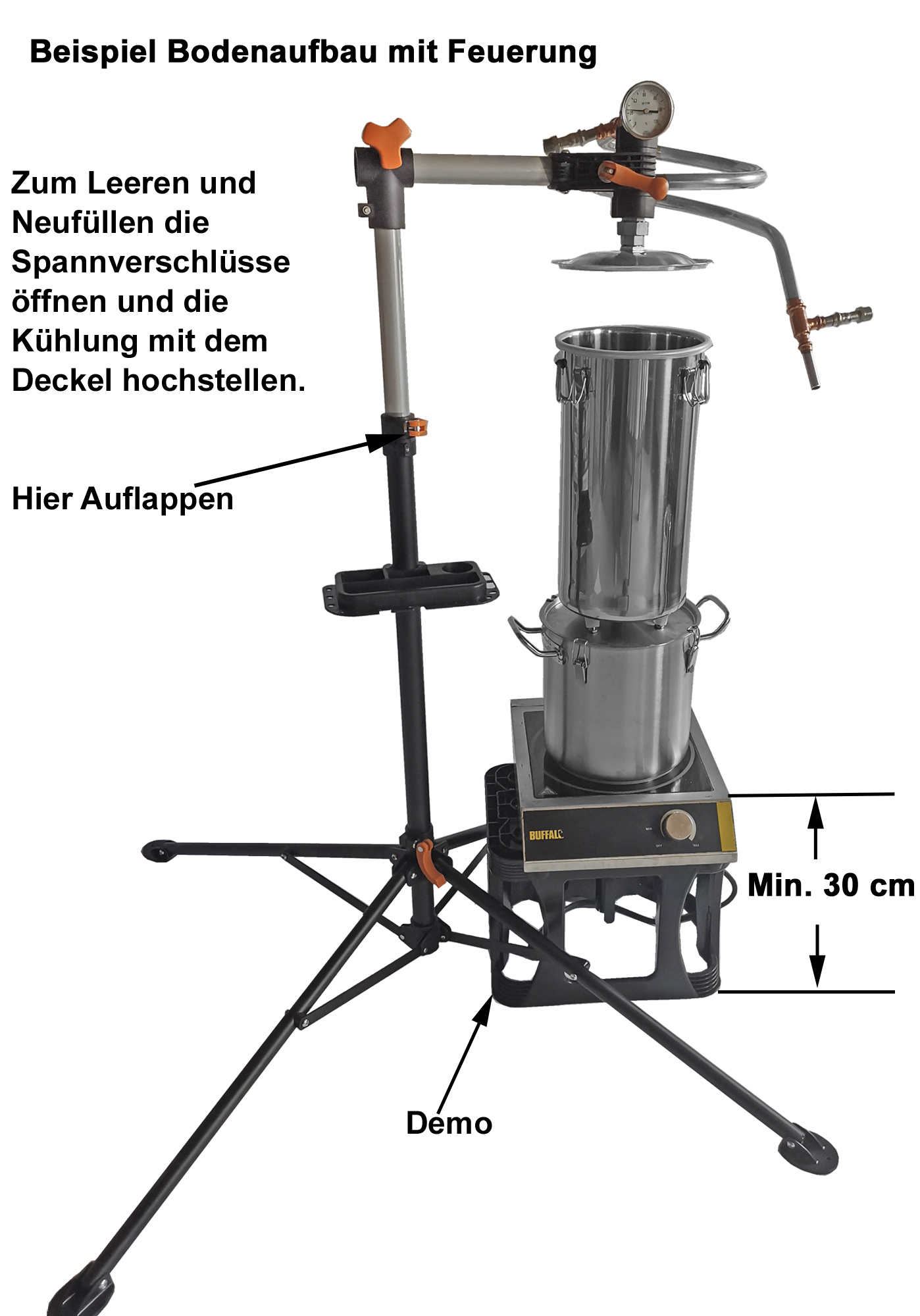

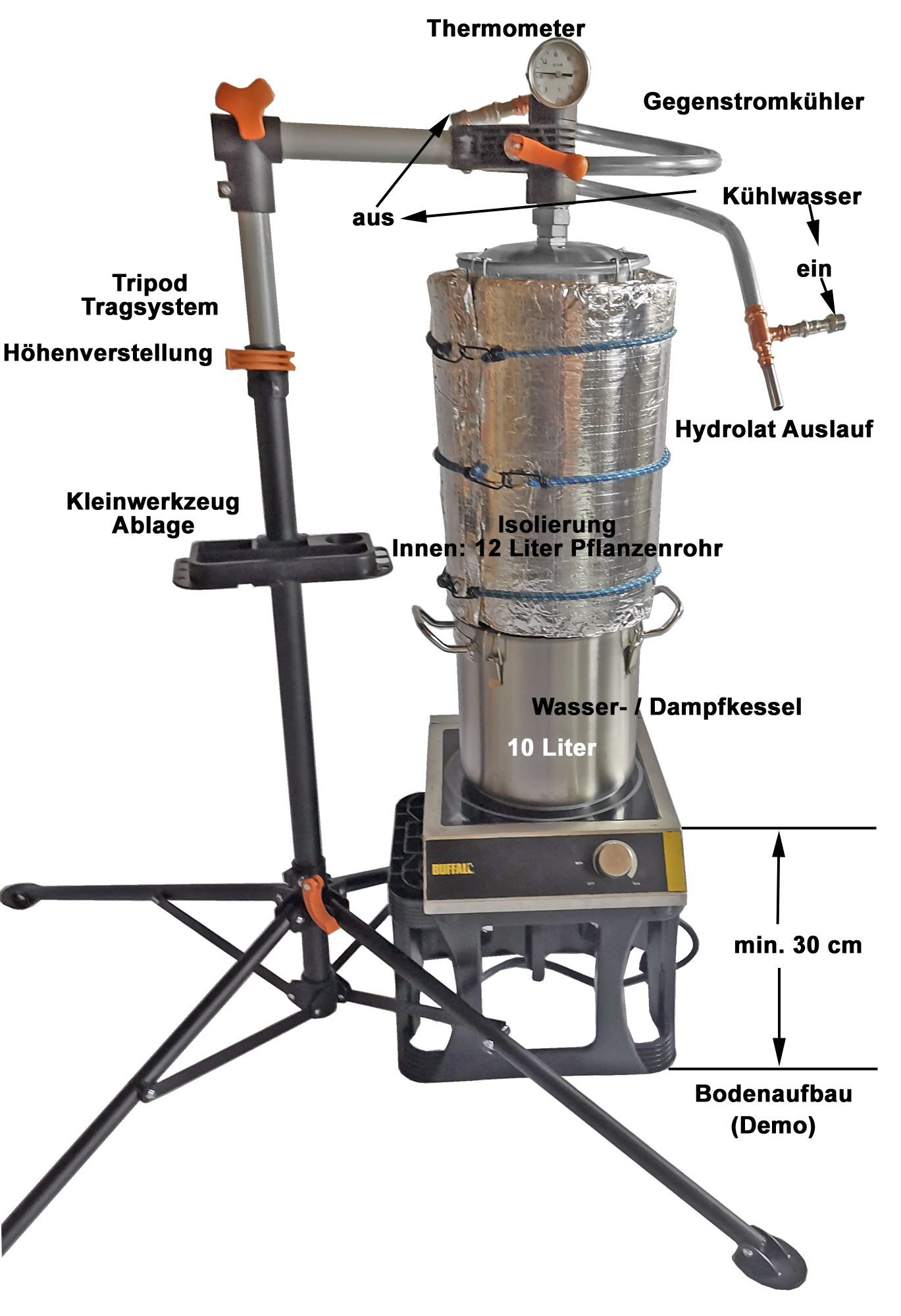

Bodenaufbau mit Heizquelle zur Demo

Beim Aufbau auf dem Boden muss bei Verwendung des Tripod-Haltesystems die Heizfläche mindestens 30 cm über dem Bodenniveau liegen. In der Demo wird einfach eine umgedrehte Mineralwasserkiste verwendet.

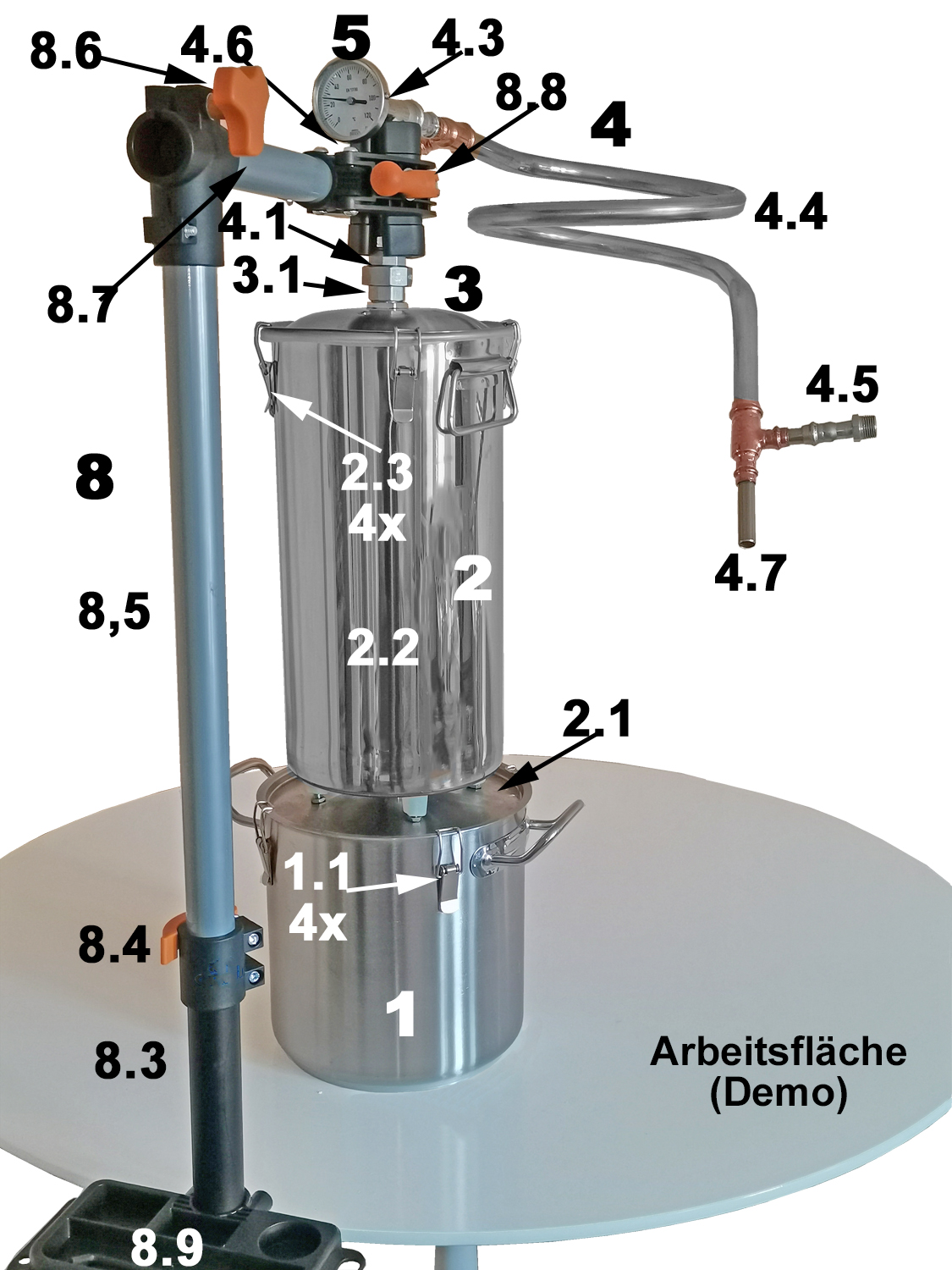

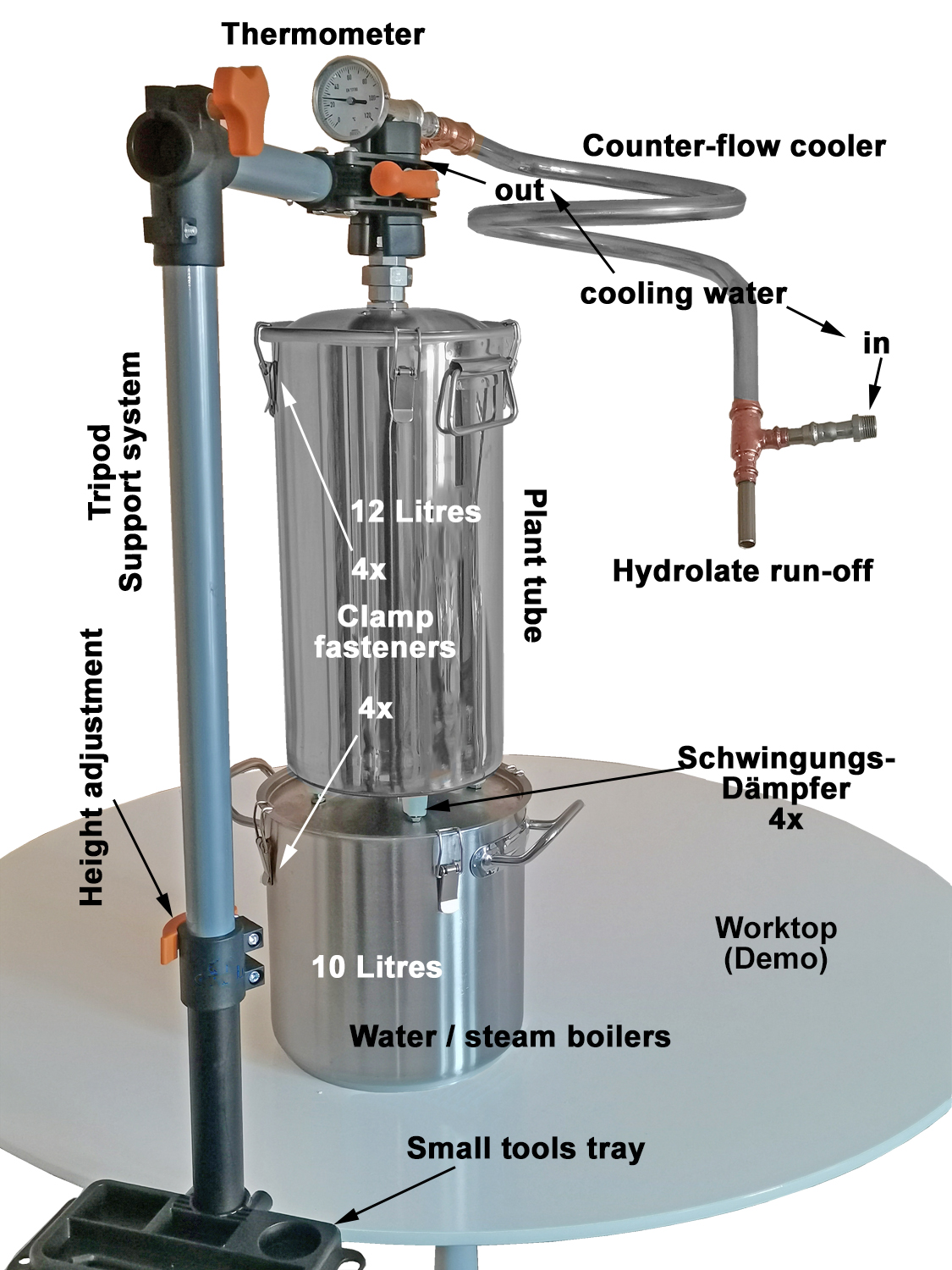

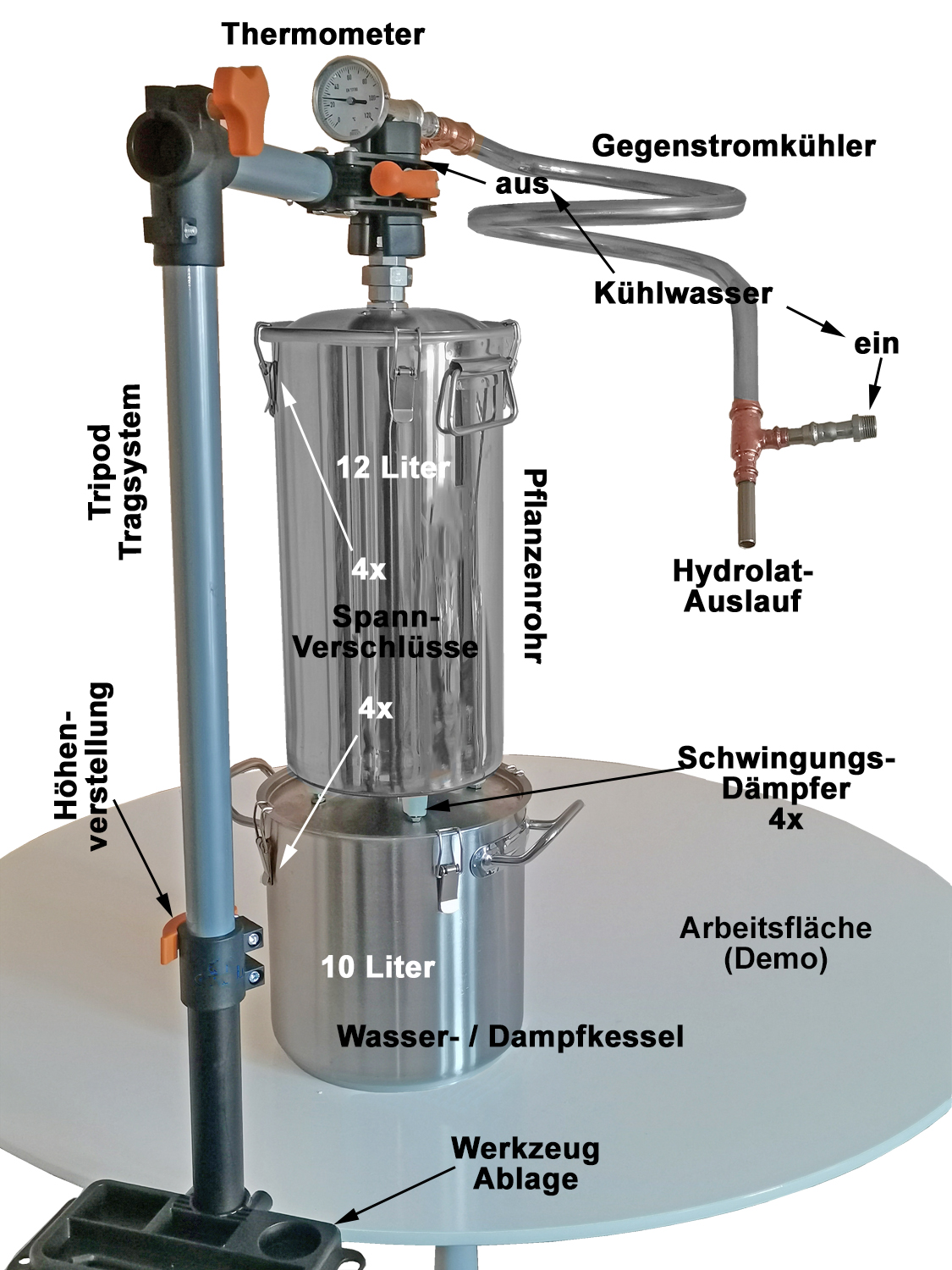

Details

1. Wasser- / Dampfkessel, 10,5 Liter. Es werden ca. 8,5 Liter Wasser eingefüllt.

   1. 4 Spannverschlüsse zum sicheren Verschließen des Wasser-/Dampfkessels.


2. Pflanzen-/ Drogenrohr, etwa 12 Liter Inhalt.

   1. Deckel zur Verbindung mit dem Wasserkessel, mit 4 Schwingungsdämpfer für einen ruhigen Stand.

   2. Das Pflanzen- bzw. Drogenrohr mit komfortablen 12 Litern Fassungsvermögen.

   3. 4 Spannverschlüsse für einen sicheren Verschluss.

      Zum schnellen Arbeiten bei größeren Pflanzenmengen kann diese Position auch sepaeat erworben werden, sodass während der Destillation ein neuer Pflanzenbehälter gefüllt werden kann.


3. Deckel mit Steckbuchse für die Destillierbrücke 4.

   1. 3/4" V4A-Verschraubung für die Destillierbrücke.

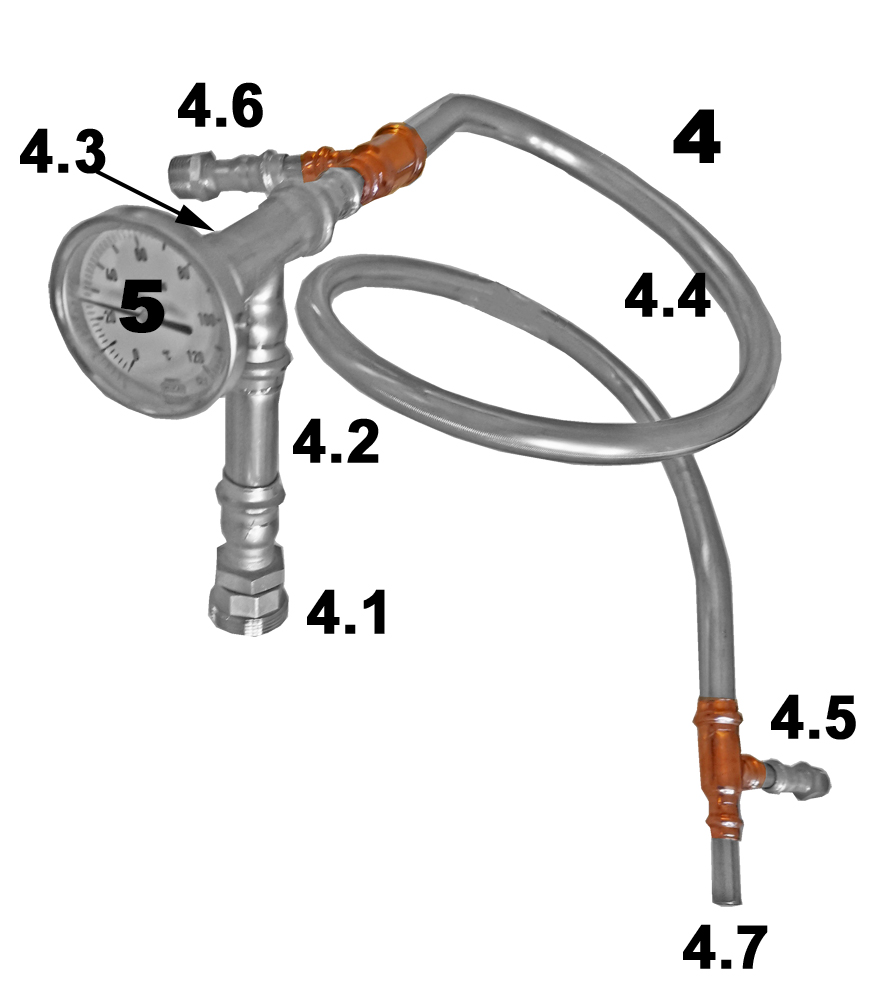

4. Destillierbrücke mit Gegenstrom-Leistungskühler Spirale, mit großzügigen 160 cm Kühllänge.

   1. 3/4" Schraubnippel, passend zur Verschraubung mit 3.1.

   2. Steigrohr

   3. Thermometerbuchse, mit Analogthermometer 5.

   4. Doppelrohrkühler im Gegenstrom (außen Mantel, innen Seele. Zwischen Seele unf Mantel fließt das Kühlwasser und in der Seele der Dampf bzw. das verflüssigte Destillat. Kühlwasser und Destillat fließen in entgegengesetzter Richtung.)

   5. Kühlwasserzulauf

   6. Heißwasserablauf

   7. Hydrolat- Auslauf



5. Edelstahl Analogthermometeruhr 0-120 ºC, Genauigkeitsklasse 1 - einfach abzulesen.


6. Aromakorb mit langem Griff zum Einlegen in das Dampfrohr oder verstellbar mit kurzem Griff für die Verarbeitung kleinerer Mengen.
   Die Griffe werden von oben in das mittige Gewindeloch geschraubt und unten mit der Flügelschraube befestigt. Die Beinchen werden in die vorbereiteten Gewindelöcher von unten bis zur gewünschten Länge eingeschraubt und von unten und oben mit den Muttern handfest gekontert. Bei kleineren Mengen muss evtl. die Heizleistung reduziert werden.


7. Wärmeisolierung für das Pflanzenrohr

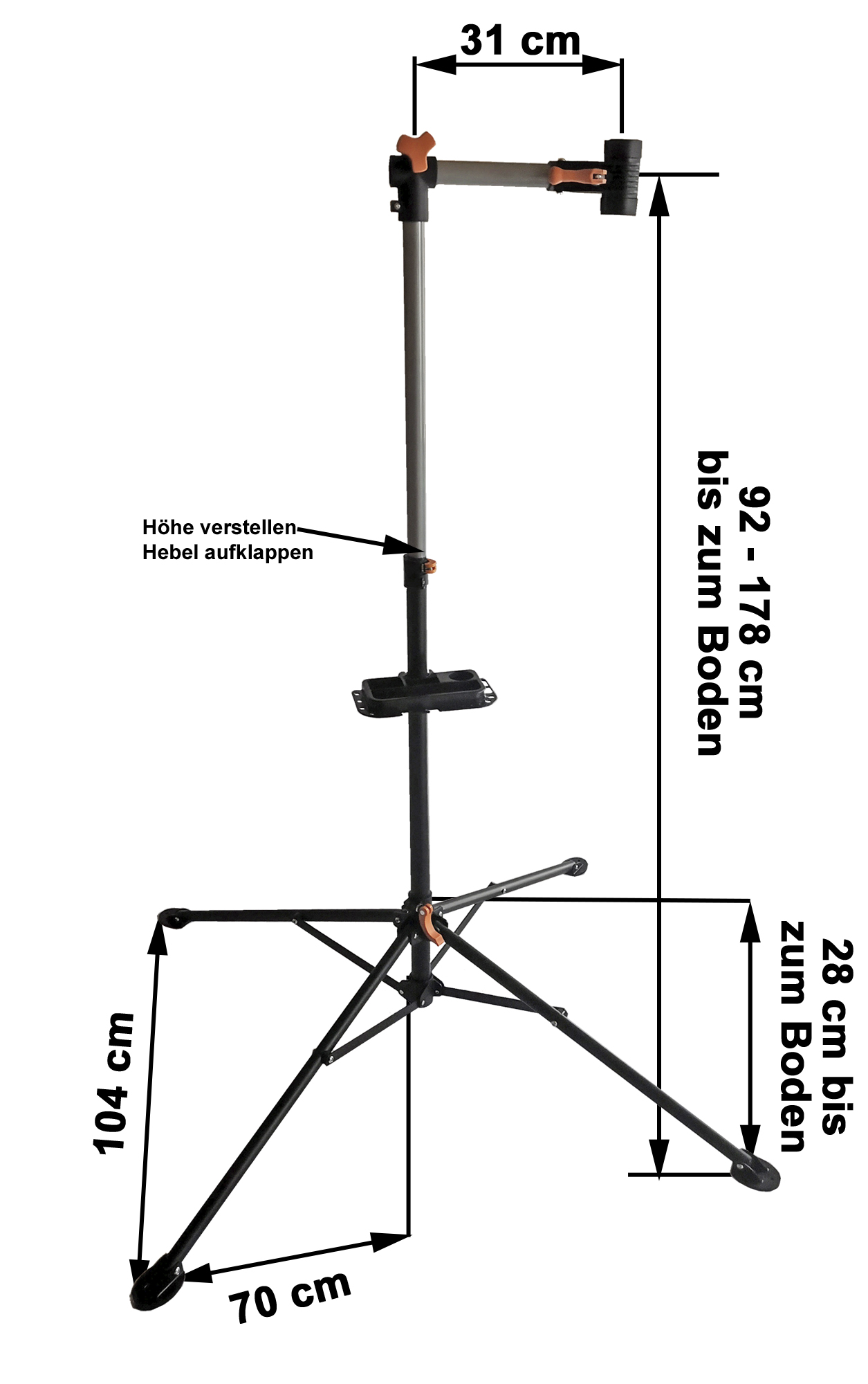

8. Tripod - Haltevorrichtung für einen soliden Aufbau
