DESTILLIERMEISTER E2-4 Supreme-Plus horizontal - Anmeldefrei

Bau von optimierten Destillen seit 2006

Keine Silikondichtungen mehr erforderlich

DESTILLIERMEISTER E2-4 Supreme-Plus horizontal

Legale, anmeldefreie Destille aus Edelstahl für Ätherische Öle und mit satten 4 Litern Pflanzenraum.

Diese Anlage selbst unterscheidet sich von der Standard E2-4 Supreme-Plus Variante durch eine horizontale Orientierung des Thermometers

• Die Anlage ist insgesamt nur 60 cm hoch und passt damit auch unter die meisten Dampfabzugs-Hauben.
• Die veränderte Dampfführung verringert den Druck in der Anlage (Umlenkung mit größerem Querschnitt) und reduziert das Zurücktropfen von ätherischem Öl.
• Die Druckreduzierung verringert auch die Temperatur im System, da Druck und Temperatur proportional zueinander sind.

25 ml Ätherisches Öl in 8 Minuten - das haben wir mit 400 g Lavendelblüten erreicht.

Mit 4 Liter Pflanzenraum hast du reichlich Volumen, um auch größere Mengen Pflanzen oder Drogen zu verarbeiten. Die Dampferzeugung erfolgt in einem extra Kessel unter dem Pflanzenbehälter, so dass eine Berührung mit kochendem Wasser ausgeschlossen werden kann.
Das Beste ist: Da der Wasserkessel trotz des großen Pflanzenbehälters nur 2 Liter Volumen hat, darf der DESTILLIERMEISTER E2-4 Supreme-Plus horizontal auch in Deutschland und Österreich legal und ohne Meldung beim Zoll verkauft und betrieben werden.

Einfache Handhabung:

• In diesem Modell sind zwischen 1. und 2. sowie 3. und 4. aufgrund optimierter Spannverschlüsse keine Dichtungen mehr erforderlich. Das Dichten funktioniert metallisch. Deshalb fallen bei diesem Modell keine Folgekosten mehr an.
• Mindestens 1,3 Liter, nicht mehr als 1,7 Liter, idealer Weise entmineralisiertes oder destilliertes Wasser in den Wasser-/ Dampfkessel füllen.
• 4 Liter Pflanzenrohr aufsetzen und den Kessel mit den Spannverschlüssen 1.1 verschließen.
• Den Aromakorb in das Pflanzenrohr hineinlegen und aufklappen.
• Bis zum Rand Kräuter oder Drogen einfüllen - nicht stauchen. Es sind etwa 4,2 Liter.
• Deckel 3. aufsetzen und die Verschlüsse 2.4 spannen,
• Destillierbrücke 5 in die Buchse 4.1 stecken,
• Kühlwasserschläuche an den Kühler schrauben.
• Heizquelle einschalten und bei 5.6 Hydrolat mit Öl auffangen.
• Etwa 8 Minuten bei hoher Leistung (Induktionsplatte 3000 Watt) destillieren. Es sollten 500 ml Destillat sein.

Wasser- / Dampfbehälter und Pflanzen-/ Drogenrohr, sowie alle Destillatführende Rohrleitungen und Verbindungen sind in Edelstahl ausgeführt.

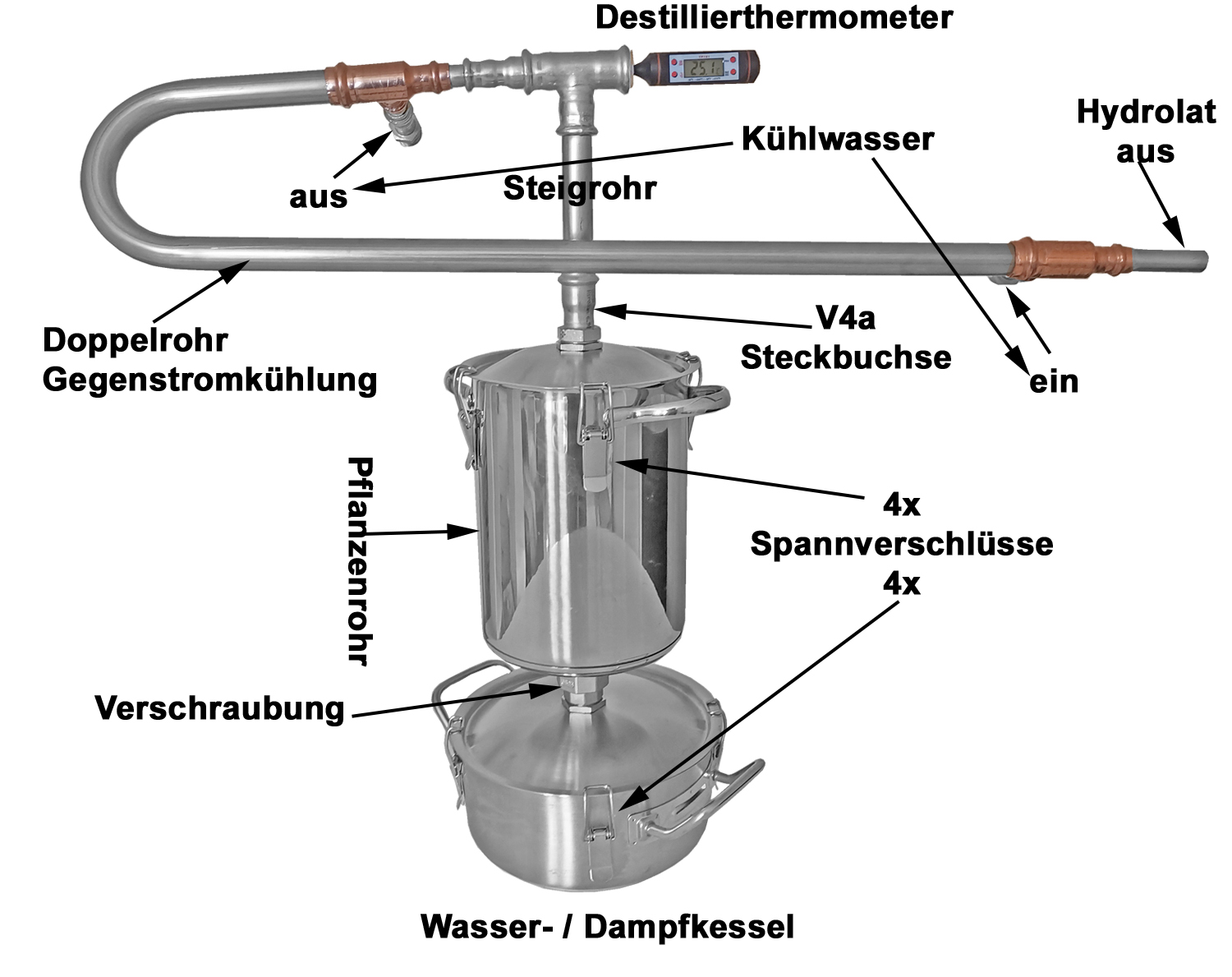

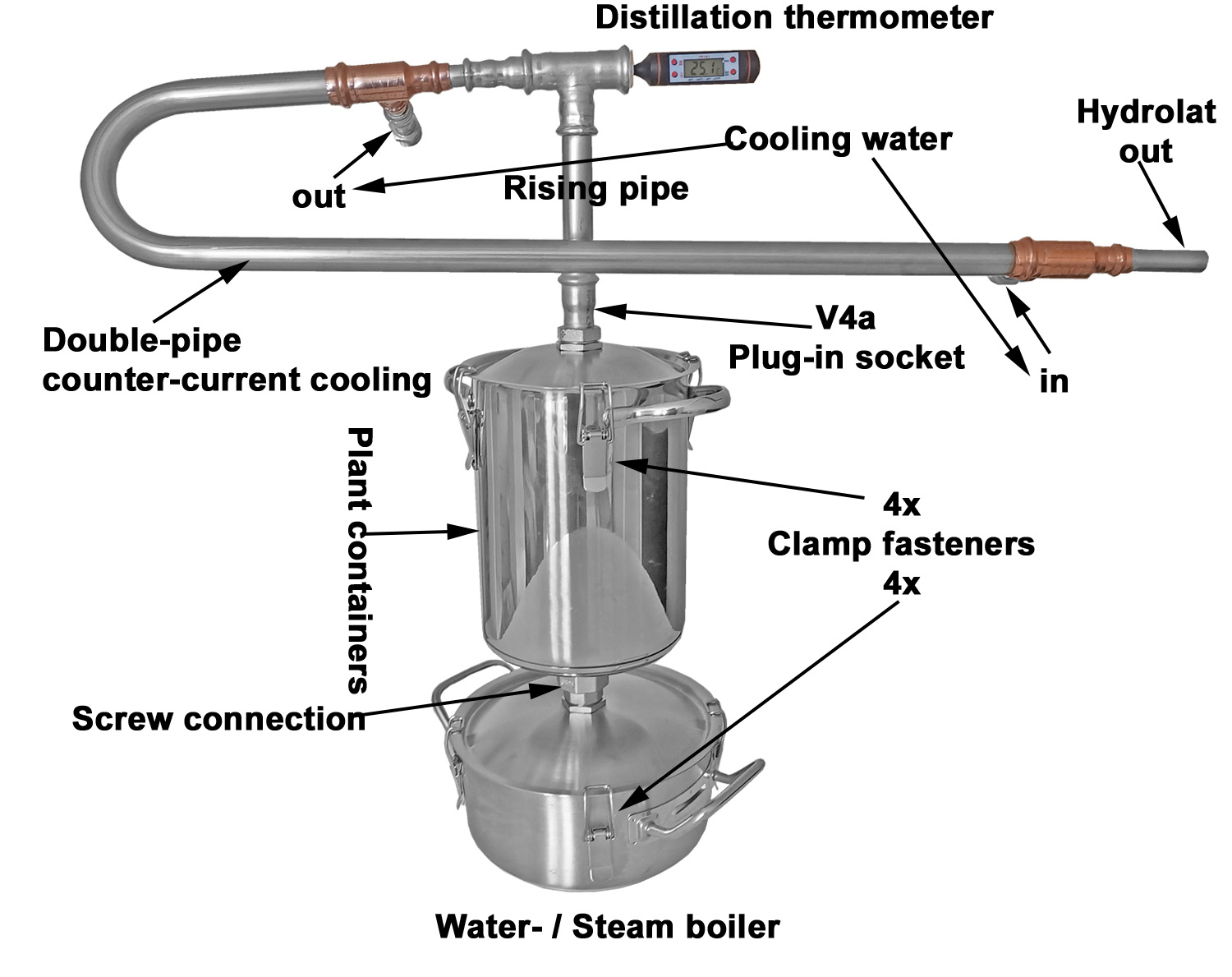

Aufbau

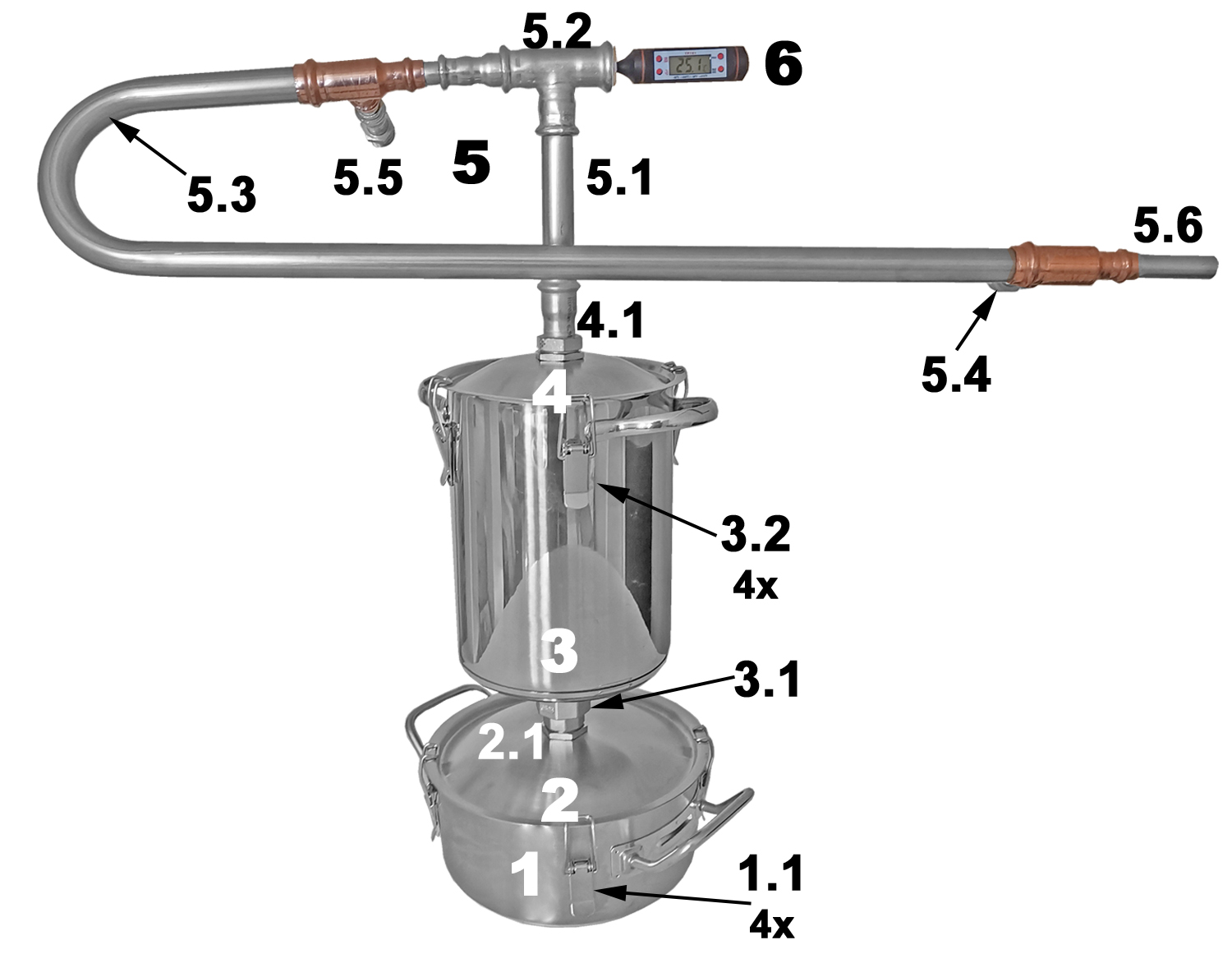

Details

1. Wasser- / Dampfkessel mit Deckel, 2 Liter. Es werden ca. 1,7 Liter Wasser eingefüllt.
   1. 4 Spannverschlüsse zum sicheren Verschließen des Wasser-/Dampfkessels.

1. Deckel
   1. 3/4"-Verschraubung für die Verbindung mit dem Pflanzenrohr
2. Pflanzen-/ Drogenrohr, etwa 4,2 Liter Inhalt.
   1. Schraubnippel zur Verbindung mit dem Wasserkessel,
   2. 4 Spannverschlüsse zum Verschließen des Pflanzenrohrs mittels  des Deckels 3.

3. Deckel mit Steckbuchse für die Destillierbrücke 4.
   1. Steckbuchse aus V4A-Edelstahl.


4. Destillierbrücke mit gebogenem Gegenstrom-Leistungskühler mit großzügigen 90 cm Kühllänge. Das ist mit dem klassischen Liebigkühler praktisch gar nicht möglich.
   1. Steigrohr
   2. Thermometerbuchse
   3. Doppelrohrkühler im Gegenstrom (außen Mantel, innen Seele. Zwischen Seele und Mantel fließt das Kühlwasser und in der Seele der Dampf bzw. das verflüssigte Destillat. Kühlwasser und Destillat fließen in entgegengesetzter Richtung.)
   4. Kühlwasserzulauf
   5. Heißwasserablauf
   6. Hydrolat- Auslauf


5. Digital-Thermometer mit Silikonstopfen, einstecken in 5.2.


6. Aromakorb mit verstellbaren Beinchen. Bei kompletter Rohrfüllung zum Einlegen in das Dampfrohr - ohne Einschrauben der verstellbaren Beinchen. Der Aromakorb hat dann etwa 3 cm Abstand zum Boden und eine geschlossene Staufläche in der Mitte, so dass der aufsteigende Dampfstrahl nicht direkt durch das Pflanzengut strömt und aufgrund des Jeteffektes einen Tunnel bläst, was zu starken Verlusten führen würde. Der Dampf strömt wegen der Staufläche zunächst radial und steigt dann durch seine eigene Thermik auf. Das Pflanzenrohr hat ein Höhen/Durchmesser-Verhältnis größer als 1, so dass eine effektive Kaminwirkung den Schleppeffekt begünstigt Wer auch mit kleineren Mengen an Pflanzengut arbeiten möchte, kann die Beinchen einschrauben und den Korb in der Höhe variabel einstellen. Achtung, bei nur halber Füllung mit nicht mehr als 1500 Watt heizen.

7. 500 g blaue Lavendelblüten in Destillierqualität in einem  Aroma- und Lichtschutzbeutel.



Testversuch mit einer baugleichen Anlage

Heizquelle: Induktion, Leistung nach Aufheizzeit (ca. 3 min) 3000 Watt. Diese Leistung sollte bei nicht vollständiger Füllung niedriger sein.

Droge: Getrocknete Lavendelblüten

Menge: 400 g

Gesamtdestillationszeit: 16 min

Hydrolatentnahme: 2 Chargen, eine pro 8 min

1. Charge: 500 ml nach 8 min, Ölausbeute 25 ml, Hydrolat-pH-Wert: 3,2
2. Charge: 500 ml nach weiteren 8 min, kein Öl, Hydrolat-pH-Wert: 3,6

Die Mengenangaben können je nach Ernte oder Erntezeit variieren. Regen kurz vor der Ernte kann die Ausbeute erheblich verringern. Geerntet werden sollte nach mindestens 2 Tagen Sonnenschein.

Wichtiger Hinweis:

Diese Destille darf mit dem neuen deutschen Alkoholsteuergesetz seit dem 1.1.2018 auch in Deutschland legal und ohne Anmeldung bei den Behörden verkauft werden. Bitte beachte, dass wir als Händler darauf hinweisen müssen, dass diese Destille nur zur Destillation von destilliertem Wasser, Hydrolaten, ätherischen Öle, Aromen, Düften, Parfums, Lebensmitteln, zu alchemistischen Experimenten, etc. oder als Sammelobjekt benutzt werden darf. Falls du Alkohol destillierst und dabei erwischt wirst, muss du mit einem Bußgeld sowie der Beschlagnahmung der Destillieranlage rechnen. Einen legalen Tipp darf ich dir aber geben. Du kannst aus Hydrolaten leckere Geiste herstellen, indem du sie mit versteuertem Alkohol und Wasser auf Trinkstärke vermischt. Versuche dazu einmal einen Geist aus einem Fenchelsamen-Hydrolat.
