Bau von optimierten Destillen seit 2006

DESTILLIERMEISTER E2-55 Premium Plus - Top Modell 2024 - all inclusive

Sie sparen über € 50,- im Paket

NEU! Keine Silikondichtungen mehr erforderlich

Für die Destillation von ätherischen Ölen optimierte legale und anmeldefreie Edelstahl-Destille mit großem Fassungsvermögen für Blüten und Blätter

Das Sorglos-Paket enthält:

• Das Destilliergerät, 1. bis 11.
• 12. Destillatschlauch aufstecken und evtl., wie oben beschrieben, einkürzen. Man kann den Schlauch abschrauben und zur Reinigung der Rohrleitungssysteme einen Wasserschlauch mit 1/2" Gewinde aufschrauben.
• 13. eine Ölscheidevorrichtung.
• 14. Zum Beurteilen der Hydrolatqualität: 100er-Pack pH-Messstäbchen, pH 3,6 bis 6.1.
• 15. Set für die Kühlwasserversorgung
• 16. Damit du sofort loslegen kannst: 500 g blaue Lavendelblüten in Destillierqualität in einem  Aroma- und Lichtschutzbeutel . Damit hast du mindestens eine erste Füllung für das Pflanzenrohr. Die Verpackung ist mit einem Aromaschutzverschluss ausgestattet, sodass Reste gut geschützt aufbewahrt werden können. Du bekommst damit eine Vorgabe, was deine Ernte ergeben sollte. Das gilt natürlich nur für getrocknete Lavendelblüten. Achte auf die richtige Erntezeit; die ist wichtig für die Ergiebigkeit. Im Online-Kurzhandbuch gehe ich darauf ein.

30 ml Ätherisches Öl in 9 Minuten

Der meldefreie DESTILLIERMEISTER E2 - 55 Premium Plus Modell 2024 ist noch einmal überarbeitet worden. Das Stativ ist nunmehr so gefertigt, dass der Kessel zum Nachfüllen mit Pflanzen bzw. Wasser aus dem System herausgenommen werden kann und das Kühlsystem mit Steigrohr und Deckel stehen bleibt. Das Arbeiten wird also schneller und damit ökonomischer. Innerhalb von wenigen Minuten kann die nächste Destillation starten.

Alles weitere war bereits beim Modell 2023 verbessert worden. Der Vorkondensor zum druckverlustfreien Übergang zur Verflüssigung des Dampfes in den Kühler ist länger ausgelegt worden und gebogen. Auch der Destillatkühler ist statt des sperrigen Liebigkühlers nunmehr in gewundener Form ausgelegt und dennoch länger. Dadurch ist die gesamte Anlage deutlich kompakter und durch die insgesamt größere Kühllänge wurde der Kühlwasser-Wasserverbrauch noch einmal mal deutlich reduziert. Der Kessel hat die meldefrei erlaubte Blasengröße von 2 Litern, das Pflanzenrohr aber hat ein Gesamtvolumen von satten 5,5 Litern. Damit ist es wohl eine der größten legalen und anmeldefreien Destillen für ätherische Öle. Das Steigrohr des Premium Modells ist zur Minimierung der Rücktropfverluste isoliert. Damit ist das Premiummodell für die Gewinnung von ätherischen Ölen und Hydrolaten optimiert.
Im Vorkondensor wird der Dampf verflüssigt, sodass die Querschnittreduzierung beim Übergang in den Endkühler ebenfalls ohne Druckverlust vonstattengeht. Zur Anmerkung: Druckverluste im Leitungssystem wirken sich als Druckerhöhung im Pflanzenrohr aus, der Dampf muss also gegen einen Druckberg arbeiten. Das führt zum Zurücktropfen von Hydrolat und Öl, was zu Verlusten führt. Damit erhöht sich darüber hinaus die Temperatur im Pflanzenrohr, weil der Siedepunkt steigt. Das schadet den ätherischen Ölen und vermindert deren Qualität.

In eigenen Versuchen haben wir mit dieser Destille in 16 Minuten ganze 30 ml ätherischen Öls aus getrockneten Lavendelblüten gewinnen. Darüber hinaus haben wir einen Liter hervorragendes Lavendel Hydrolat erhalten. Wir waren von der Effektivität dieser Destille selbst überrascht. Offensichtlich hat sich das optimale Verhältnis von Pflanzenrohrhöhe zu Pflanzenrohrdurchmesser positiv auf die Effizienz ausgewirkt. Wer also ohne Zollformalitäten effektiv ätherische Öle und Hydrolate produzieren möchte, ist mit dem DESTILLIERMEISTER E2-55 Premium Plus bestens bedient.

Für die allermeisten Pflanzen und Blüten reicht der Wasservorrat für eine komplette Destillation. Wenn die Entnahme von einem Liter Hydrolat aber einmal nicht ausreicht, was wir z. B. bei der Destillation von Fenchelsamen festgestellt haben, ist ein Wassernachfüllstutzen am Kessel angebracht. Man kann hier die entnommene Menge Hydrolat durch die entsprechende Menge Wasser ausgleichen, ohne die Anlage zu demontieren. Das bringt eine deutliche Zeitersparnis bei der Arbeit.
Durch das isolierte Steigrohr werden Rücktropf-Verluste bereits reduziert. Die Rücktropf-Verluste lassen sich weiter reduzieren, indem man das Pflanzen-Rohr ebenfalls isoliert, z. B. mit einer Decke. Damit ist dann eine höhere Öl-Ausbeute zu erwarten.

Mit 5,5 Liter Pflanzenraum haben sie reichlich Volumen, um auch größere Mengen Pflanzen oder Drogen zu verarbeiten. Durch Hochstellen des Aromakorbes können Sie aber auch mit kleineren Mengen experimentieren, sie sollten dann aber mit verminderter Heizleistung arbeiten, damit der Dampf nicht einfach ohne Wirkung das Pflanzengut durchströmt. Die Dampferzeugung erfolgt in einem extra Kessel unter dem Pflanzenbehälter, so dass eine Berührung mit kochendem Wasser ausgeschlossen werden kann.
Das Beste ist: Da der Wasserkessel trotz des großen Pflanzenbehälters nur 2 Liter Volumen hat, ist der DESTILLIERMEISTER E2 - 55 Premium Plus Modell 2024 auch in Deutschland und Österreich legal und darf ohne Meldung beim Zoll verkauft und betrieben werden.

Einfache Handhabung:

• Im neuen Modell sind zwischen 1. und 2. sowie 3. und 4. aufgrund optimierter Spannverschlüsse keine Dichtungen mehr erforderlich. Das Dichten funktioniert metallisch. Deshalb fallen bei diesem Modell keine Folgekosten mehr an.
• 1,9 Liter Wasser in den Wasser-/ Dampfkessel füllen, entweder entmineralisiertes oder destilliertes Wasser, oder Leitungswasser, wenn nach ein paar Destillationen der Kalkbelag mit erhitzter Zitronen- oder Essigsäure wieder vom Kesselboden entfernt wird.
• Deckel 2. aufsetzen und mit Spannverschlüssen verschließen,
• Pflanzenrohr 3. auf den Deckel schrauben und festziehen.
• Aromakorb einlegen, bei voller Belegung ohne die verstellbaren Beinchen, bei kleineren Mengen mit Beinchen und hochgestelltem Korb.
• Mit bis zu 5 Litern Kräutern oder Drogen füllen - zerkleinerte Kräuter nicht stauchen.
• Deckel 4. aufsetzen und Spannverschlüsse 3.2 spannen.
• Das isolierte Steigrohr verschrauben.
• Beim Vorkondensor zunächst die Stativstange 9.1. einsetzen. Den Vorkondensor dann so anschrauben, dass die Rohrleitung mit etwas Abstand hinter dem Steigrohr verläuft. Das sollte automatisch richtig sein, wenn man die angebrachten Markierungen beachtet. Der Kessel mit dem Vorkondensor sollte nun bereits stabil stehen.
• Beim Endkühler gleichermaßen erst die Stativrohre einsetzen. Den Endkühler dann anschrauben. Überall sollten die Kühlrohre nun Gefälle haben.
• Mittels Verbindungsschlauch 8.: 6.3 mit 7.4 verbinden.
• Kühlwasserschläuche an den Kühler 7.3 und den Vorkondensor 6.4 schrauben (Kühlwasserschläuche sind nicht incl. aber als Zubehör erhältlich. Beim Modell -AI ist dies alles vieles mehr dabei). Der Kühlwasserzugang hat ein 1/2" Gewinde und der Abgang am Vorkondensor 3/4". Das Kühlwasser fließt immer im Gegenstrom zur Destillatführung von unten nach oben.
• Heizquelle einschalten und bei 7.5 Hydrolat mit Öl auffangen.
• Bei vollgefülltem Pflanzenrohr für die meisten Pflanzen maximal 30 Minuten bei hoher Leistung (Induktionsplatte 2000 bzw. 3000 Watt) destillieren. Bei geringen Pflanzenmengen und hochgestelltem Aromakorb 1200 bis 1500 Watt. Am besten zunächst jeweils 2 Margen je 500 ml in einer sterilen Flasche sammeln. Wenn der pH-Wert der 2. Marge nicht wesentlich von der 1. Marge abweicht und unter 5 liegt, kann man noch weitere Magen entnehmen. Vorher sollte aber die entnommenen Menge Hydrolat über den Nachfüllstutzen 2.2 an Wasser nachgefüllt werden.

Wasser- / Dampfbehälter und Pflanzen-/ Drogenrohr, sowie alle Destillat-führende Rohrleitungen sind in hochwertigem Edelstahl ausgeführt.

1. Wasser- / Dampfkessel, 2 Liter. Es werden ca. 1,9 Liter Wasser eingefüllt.
   1. 4 Spannverschlüsse.
2. Deckel zum Verschließen des Wasserkessels.
   1. ¾“ Verschraubung.
   2. Wassernachfüllstutzen.
3. Pflanzen-/ Drogenrohr, über 5 Liter Inhalt für Blüten und Kräuter.
   1. ¾“ Schraubnippel zur Verbindung mit 2.1.
   2. 4 Spannverschlüsse.
4. Deckel mit Verschraubung für das Steigrohr.
   1. 3/4" Verschraubung.
   2. Edelstahl-Analog-Thermometer, Genauigkeitsklasse 1

5. Isoliertes Steigrohr.
   1. 3/4" Schraubnippel zum Verschrauben an 4.1.
   2. 3/4" Verschraubung für den Vorkondensor. Die Marker-Markierung am Gewindenippel wird auch an Verschraubung der 6.1 fortgesetzt, so dass beim Erstaufbau die empfohlene Drehung des Vorkondensors angezeigt wird.

6. Vorkondensor

   1. Verschraubung an 5.2

   2. Doppelrohrkondensor im Gegenstrom (außen Mantel, innen Seele)

   3. Kühlwassereinleitung.

   4. Heißwasserauslauf.

   5. Verschraubung für den Endkühler.

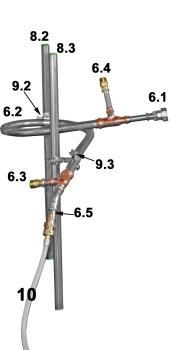

7. Endkühler

   1. 1/2" Schraubnippel zum Anschluss an 6.5.

   2. Gewundene Kühler-Doppelrohr,

   3. Kühlwasserzulauf,

   4. Kühlwasserabgang für die Versorgung des Vorkondensors bei 6.3,

   5. Hydrolat- Auslauf.


8. Kühlwasser-Verbindung zwischen 6.3 und 7.4


9. 4 Stativrohre zum Tragen und Stabilisieren des Destilliersystems. Die Nummerierung ist aufsteigend in Strömungsrichtung gewählt. Marker-Markierungen beim 1. Aufbau berücksichtigen. Die Markierungen für die Position der Kreuzmuffen an den Stativrohren gelten beim plangleichen Aufbau. Je nach Höhe der verwendeten Heizquelle verschieben sich die Positionen um diesen Betrag nach oben (oben befinden die die Nummerierungen an den Stativrohren). Sie müssen in richtiger Reihenfolge verwendet werden.

   1. Langes Rohr zum Stützen des Vorkondensors, hier mit den Kreuzmuffen dargestellt.



   2. Siehe 7., Rohr in der Mitte.

   3. Siehe 7., Rohr links.

   4. Siehe 7., Rohr rechts.

10. Kreuzmuffen zur Verbindung der Stützen mit dem Vorkondensor 5. und dem Endkühler 6. Bei Anlieferung sind die Kreuzmuffen an den Kühlern optimal positioniert.

    1. Muffen zur Befestigung der Vorkondensors.
       Oben



    2. Unten


    3. 3 Kreuzmuffen zur Befestigung des Endkühlers

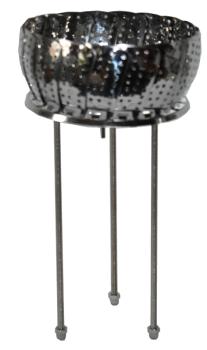

11. Aromakorb zum Einlegen in das Dampfrohr. Dieser hat im Minimum etwa 3 cm Abstand zum Boden und ist für kleinere Mengen nach oben verstellbar. Er hat eine geschlossene Staufläche in der Mitte, so dass in unterer Stellung der aufsteigende Dampfstrahl nicht direkt durch das Pflanzengut strömt und aufgrund des Jeteffektes einen Tunnel bläst, was zu starken Verlusten führen würde. Der Dampf strömt wegen der Staufläche zunächst radial und steigt dann durch seine eigene Thermik auf. Das Pflanzenrohr hat ein Höhen/Durchmesser-Verhältnis größer als 1, so dass eine effektive Kaminwirkung den Schleppeffekt begünstigt.




12. Destillatschlauch aufstecken und evtl., wie oben beschrieben, einkürzen. Man kann den Schlauch abschrauben und zur Reinigung der Rohrleitungssysteme einen Wasserschlauch mit 1/2" Gewinde aufschrauben.


13. Ölabscheide-Vorrichtung, bestehend aus folgenden Bestandteilen

    1. Der Scheidetrichter. Dieser fängt das Hydrolat zuerst auf.

    2. PTFE- Küken. Auf dem Bild ist dieses auf maximalen Durchlass geschaltet. Um 90° gedreht schließt es vollständig. Zum Beginn der Destillation ist es geschlossen. Est wenn man etwa 60 bis 70 ml aufgefangen hat, öffnet man es langsam und lässt das Hydrolat abfließen. Optimal ist es, wenn dass Hydrolat so schnell in den Auffangkolben abfließt, wie es in den Scheidtrichter hineinfließt. Das Öl sammelt sich an der Hydrolat-Oberfläche im Scheidetrichter.

    3. Stopfen für den Auffangkolben mit Durchführung. Dieser Stopfen wird in den neu gelieferten Vorrichtungen durch einen Gummistopfen ersetzt, da dieser stabiler ist. Hier muss ein Druckausgleich geschaffen werden, damit das Hydrolat blasenfrei abfließen kann. Dazu wird eine Kerbe von oben nach unten in den Rand des Stopfens geschnitzt. Das reicht für den Druckausgleich.


    4. Auffangkolben (Erlenmeyerkolben). Du solltest auf jeden Fall 500 ml destillieren; das nicht wasserlösliche ätherische Öl ist jetzt fast vollständig abdestilliert. Wenn du weiter Hydrolat sammeln möchtest, solltest du die Heizquelle kurz abschalten, das Hydrolat umfüllen oder einen neuen Kolben darunterstellen. Nicht vergessen, bei dieser Aktion das Küken 9.2 zu schließen.

    5. Verschlussstopfen, passend auf dem Scheidetrichter. Dieser wird beim Destillieren nicht benötigt.


14. pH-Messstäbchen, pH-Wert zwischen 3.6 und 6.1, 100 Stück. Ein Hydrolat unter pH 4 hat eine sehr hohe Qualität. Ab pH 6 oder darüber solltest du entscheiden, ob du die Destillation beenden möchtest. Das Hydrolat duftet auch jetzt noch gut, ist aber nicht mehr so gut lagerfähig.



15. Set für die Kühlwasserversorgung mit folgendem Zubehör

    1. 20 Liter Kunststoff-Eimer als Kühlwasser-Reservoir.

    2. Leistungsstarke 230Volt Kühlwasserpumpe mit Zubehör für unterschiedliche Schlauchdurchmesser, hinreichend für alle unsere Edelstahldestillen bis etwa 20 Litern.

    3. Verschiedene PVC-Schläuche á 2m, davon 2 Schläuche mit Schlauchverschraubungen für den Destillenkühler, einer davon vorbereitet für den Anschluss an die Pumpe. Darüber hinaus 3 Schläuche unterschiedlicher Stärke für verschiedene Anwendungen, z. B. Schlauchverlängerung oder Umfüllen von Hydrolate usw..

    4. Kunststoffhahn zur Kühlwasserregelung, passend für den Gegenstromkühler.

    5. Skalierter 100 ml Messzylinder mit Fuß, um Destillatproben zu entnehmen, z. B. um den pH-Wert zu messen.

    6. Reinigungsbürste.

    7. Schwimmthermometer zur Kühlwasserkontrolle, falls man das heiße Abwasser in den Eimer zurücklaufen lässt. Ab 40° C sollte das Wasser entweder mit Eis gekühlt oder ausgewechselt werden.

    8. Eine Rolle Teflonband, zum Abdichten, z.B. falls während des Destillierens mal eine Dichtung defekt wird.



16. Zugabe: 1 mal 500 g blaue Lavendelblüten, um die Destille direkt auszuprobieren.


Testversuch

Heizquelle: Induktion, Leistung nach Aufheizzeit (ca. 3 min) 3000 Watt

Droge: Getrocknete Lavendelblüten

Menge: 500 g

Gesamtdestillationszeit: 18 min

Hydrolatentnahme: 2 Chargen, eine pro 9 min

1. Charge: 500 ml nach 9 min, Ölausbeute 30 ml, Hydrolat-pH-Wert: 3,2
2. Charge: 500 ml nach weiteren 9 min, Ölausbeute ca. 1 ml, Hydrolat-pH-Wert: 3,8

Wichtiger Hinweis:

Diese Destille darf mit dem neuen deutschen Alkoholsteuergesetz seit dem 1.1.2018 auch in Deutschland legal und ohne Anmeldung bei den Behörden verkauft werden. Bitte beachten Sie, dass wir als Händler darauf hinweisen müssen das diese Destille nur zur Destillation von destilliertem Wasser, Hydrolaten, ätherischen Öle, Aromen, Düften, Parfums, Lebensmitteln, zu alchemistischen Experimenten, etc. oder als Sammelobjekt benutzt werden darf.

Im Übrigen müssen Sie für die oben genannten Anwendungen die Kesselgröße nicht beschränken. Auch größere Kessel sind legal und dürfen von jedermann gekauft und benutzt werden. Sie müssen lediglich Kesselgrößen über 2 Liter in Deutschland beim Zoll anmelden.

Falls Sie Alkohol destillieren, keine Erlaubnis dazu haben und dabei erwischt werden, müssen Sie mit einem Bußgeld sowie der Beschlagnahmung der Destillieranlage rechnen.
